Lekcja 05

SKETCHUP - Konstrukcje geometryczne - Dachy

1. Wstęp
2. Połać dachu
3. Ćwiczenia
4. Przecinanie płaszczyzn
5. Dachy złożone
6. Ćwiczenia

Wstęp

Dach, to najwyższa część obiektu, chroniąca jego wnętrze przed niekorzystnym oddziaływaniem czynników atmosferycznych, a także zabezpieczająca przed stratami ciepła. Tworzy go więźba dachowa (np. drewniane belki) i pokrycie (np. dachówka).

Połać dachu

Płaszczyzny powierzchni dachu (połać) wyznaczamy dwoma sposobami:

Kąt nachylenia
1. Za pomocą kątomierza wyznacz kąty nachylenia krawędzi płaszczyzn
2. Utwórz płaszczyzny nachylone pod odpowiednim kątem do poziomu

Wysokość dachu
1. Wyznacz punkt z którego ustalimy wysokości dachu
2. Wyznacz wysokość
3. Utwórz krawędzie płaszczyzn
4. Utwórz płaszczyzny

Ćwiczenia

dach jednospadowy
https://youtu.be/4b4gS9e-AjI

https://youtu.be/5anPWONuj44

dach dwuspadowy
https://youtu.be/KoElJOij4mw

https://youtu.be/sSprwwxIfv0

dach kopertowy
https://youtu.be/Fcge255nfb4

https://youtu.be/IbrVhP7lPmQ

dach czteropołaciowy
https://youtu.be/xyI6xRA3MdA

https://youtu.be/IFKIPTgwGoo

dach mansardowy
https://youtu.be/z_ly4XkPA-Y

https://youtu.be/qzvdV_rWuPg

dach naczółkowy
https://youtu.be/IP6bcQdPw2w

https://youtu.be/oz0H1A1ZiWY

dach polski
https://youtu.be/N5d8dCiYQMg

https://youtu.be/ow1scuhHw-w

dach półszczytowy
https://youtu.be/i5TuYLLdeG0

https://youtu.be/XyYTusUUsZc

Przecinanie się płaszczyzn

Należy znaleźć punkt i krawędzie przecinania się płaszczyzn dachu
1. Wyznacz krawędzie wszystkich płaszczyzn
2. Wyznacz punkt i krawędzie przecięcia płaszczyzn
3. Utwórz płaszczyzny (narzędzie linia)
4 Usuń niepotrzebne krawędzie (płaszczyzny)

Pogrubianie poszycia
Aby nadać pokryciu realistyczny wygląd, powinno posiadać grubość (np. 5 cm). Prosty sposób polega na skopiowaniu płaszczyzn.
1. Zgrupuj wszystkie płaszczyzny
2. Powiel na odpowiednią wysokość
3. Rozgrupuj płaszczyzny
4. Utwórz połączenia na rogach płaszczyzn

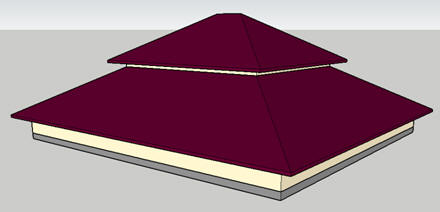

Dachy złożone

https://youtu.be/0SBNppP_xHI

https://youtu.be/ow1scuhHw-w

https://youtu.be/enIu5T427QQ

Ćwiczenia
Przygotuj poszycia dachowe
