Schody są jednym z ważniejszych elementów architektury przestrzeni domowej. Jeśli mamy piętrowy dom - musimy mieć jakieś schody. Z jednej strony schody pełnią funkcję użytkową, a z drugiej stanowić powinny element dekoracyjny. Dla uczących się grafiki 3D są szczególnie interesujące z punktu widzenia konstrukcji geometrycznych.
Schody jednobiegowe – są najłatwiejsze do wykonania, tanie, ale dość męczące z powodu konieczności pokonywania dużej liczby stopni bez odpoczynku (spocznika).
Schody dwubiegowe zwykłe – rozwiązanie bardzo wygodne, łatwe do wykonania i zajmujące stosunkowo niewiele miejsca, dzięki temu są najbardziej popularne.
Schody łamane – ich wybór umożliwia wykonanie wąskiego i niezbyt długiego otworu w stropie, a dzięki mniejszej liczbie stopni (w dłuższym biegu) są wygodniejsze od schodów jednobiegowych.
Schody wachlarzowe – rozwiązanie bardzo efektowne i dość wygodne, ale tylko w sporych pomieszczeniach, gdy wewnętrzny promień krzywizny jest na tyle duży, żeby węższy koniec stopnia miał szerokość co najmniej 16 cm.
Schody zabiegowe – zajmują małą powierzchnię, ale są skomplikowane i niewygodne, ponieważ spocznik zastępują stopnie o zmiennej szerokości.
Schody kręcone (spiralne) – są niewygodne, ale wymagają bardzo niewiele miejsca, można je kupić gotowe i samodzielnie zmontować.
Szerokość i wysokość stopni schodów powinny być dostosowane do przeciętnej długości kroku ludzkiego, która wynosi 60-65 cm. Wysokość stopnia nie powinna przekraczać 19-20 cm, ale też nie powinna by mniejsza niż 15 cm. Szerokość stopnia nie powinna być mniejsza niż 25 cm (przy schodach spiralnych w środkowej części).
W jednym biegu nie powinno być więcej niż 18 stopni. Ze względu na zmęczenie użytkowników, biegi mają najczęściej po 9-12 stopni.
W typowym domu jednorodzinnym w celu połączenia dwóch kondygnacji o standardowej wysokości 260-270 cm, projektuje się najczęściej schody mające 12-15 stopni - wraz ze stopniem początkowym.
Schody jednobiegowe (wersja 1)
Wąska i niska klatka schodowa i szerokości 100 cm, długość 250 cm i wysokość 220 cm (łącznie ze stropem).
Obliczenia
Zakładamy że wysokość jednego stopnia to 22cm, więc będzie potrzebne 10 (wysokość klatki 220 cm), co od razu skutkuje szerokością 25 cm (długość klatki schodowe 250 cm).
Konstrukcja
wykreśl linie pomocnicze
narysuj dwie płaszczyzny stopnia: pionowa o wysokości 22 cm i pozioma o szerokości 25 cm (możesz także wyciągnąć pełny stopień)
zgrupuj stopień
za pomocą narzędzia Move (przesuń) skopiuj (CTRL) jeszcze 9 razy (X9) stopień
rozgrupuj wszystkie stopnie
za pomocą narzędzia linia dorysuj brakujące boczne i dolną część schodów
Schody jednobiegowe (wersja 2)
wyznacz linie pomocnicze na tylnej ścianie klatki schodowej
narysuj prostokąt o wysokości stopnia i skopiuj jeszcze 9 razy (10 stopni)
za pomocą narzędzia Push/Pull (Wyciągnij) twórz kolejne stopnie, pierwszy o długości 250 i kolejne każdy 25 cm mniej
Jeśli masz niestandardową długość polecam inny sposób wyciągania stopni: zacznij o góry i wyciągnij pierwszy stopień na 25 cm, kolejne stopnie wyciągaj przez podwójne (wielokrotne klikanie) co 25 cm

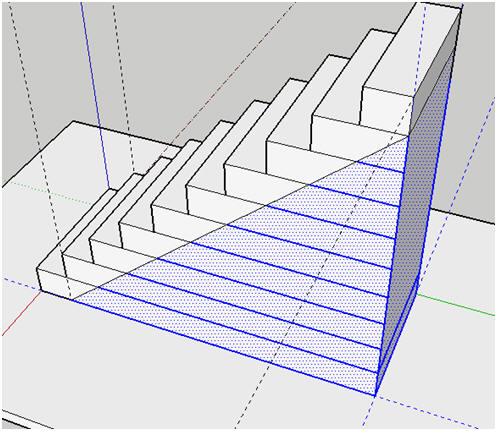

wykreśl ukośne linie ograniczające stopnie od dołu
usuń niepotrzebną część schodów
Schody dwubiegowe
Klatka schodowa o szerokości 240 cm, długości 330 cm i wysokości 270 cm. Schody dwubiegowe: 18 stopni po 15 cm wysokości, szerokość 30 cm. Długość stopnia 120 cm.
Obliczenia
Szeroka klatka schodowa pozwala tworzyć schody dwubiegowe. W połowie będzie znajdował się szeroki podest.
Zakładamy że wysokość jednego stopnia to 15 cm, więc będzie potrzebne 18 stopni (wysokość klatki 270/15=18), 8 stopni + stopień-podest i 9 stopni. Ponieważ długość klatki wynosi 330 cm, więc stopień może mieć szerokość 30 cm, podest będzie miał szerokość 60 cm.
Konstrukcja
Początek konstrukcji jest identyczny, jak przy schodach jednobiegunowych. Po wykonaniu pierwszej części, drugą można rozpocząć kopiować od góry.
wykonujemy podest, rozgrupuj wcześniej stopnie przeznaczone na podest
uzupełnij boczne ściany podobnie jak przy schodach jednobiegunowych
Schody spiralne
18 schodków po 15 cm, kąt 270° długość stopnia 120 cm
Obliczenia
Pojedynczy stopień ma długość 120 cm, więc klatka musi mieć wymiary poziome minimum 240/240 cm.
Zakładamy że wysokość jednego stopnia, to 15 cm, więc będzie potrzebne 18 stopni.
Spirala ma 270° więc kolejne stopnie będą co 270/19=15°
Konstrukcja
wykreślamy płaszczyznę boczną stopnia
obracamy płaszczyznę połączoną z kopiowaniem o 15 stopni
uzupełniamy stopnień o brakujące płaszczyzny i grupujemy stopień
obracamy stopień o 15 stopni i kopiujemy (CTRL) jeszcze 17 razy (X17)
przesuwamy kolejne stopnie pionowo do góry o 15 cm.
Schody wachlarzowe
Wykonanie podobne, jak w schodach spiralnych.
Schody zabiegowe
Schody z balustradą
wysokość 270, 18 schodków po 15 cm
Konstrukcja oparta na schodach spiralnych
Przygotuj jeden stopień według poniższego schematu
środki otworów w odległości 120 cm
kąt rozwarcia 15°
otwory wewnętrzne o promieniu 3 cm
wypchnij gotowy element na 15 cm i zgrupuj
wstaw do otworu barierkę o promieniu 3 cm i zgrupuj ją
powiel stopień z barierką jeszcze 17 razy co 15°
przesuń kolejne stopnie w górę, co 15 cm
wstaw pionową rurę łączącą wszystkie stopnie
