Lekcja 04

CAD - Bloki rysunkowe

1. Ćwiczenie 1 - Biszkopt
2. Ćwiczenie 2 - Śruba
3. Ćwiczenie 3 - Łańcucht
4. Ćwiczenie 4 - Kopiowanie wielokrotne
5. Zadania

Bardzo często zachodzi potrzeba narysowania jeszcze raz (lub wiele razy) tego samego elementu. Podobnie, jak w typowych programach rysunkowych istnieje w programach typu CAD możliwość grupowania, jednak znacznie częściej stosuje się bloki rysunkowe, które gromadzi się w specjalnej bibliotece. Bloki można wykorzystywać na rysunku właśnie tworzonym lub też zapisać na dysku i przenosić do innych rysunków.

Ćwiczenie 1 - Biszkopt

Narysuj przedmiot pokazany na rysunku

Zarys zewnętrzny

• Rysujemy kwadrat

• Rysujemy cztery okręgi - środek okręgu na środku boku kwadratu, promień równy połowie boku kwadratu

• Usuwamy zbędne fragmenty np. przez podział z wykorzystaniem przyciągania do punktów przecięcia

Biszkopt

Otwór w kształcie „biszkopta” powstał z wykreślenia czterech identycznych stycznych okręgów i usunięcia niepotrzebnych fragmentów.

• Rysujemy cztery identyczne, styczne okręgi

• Usuwamy zbędne fragmenty

Tworzenie bloku rysunkowego

• Blok / Stwórz blok

• Zaznaczamy wszystkie elementy „biszkopta”

• Naciskamy ENTER

• Wskazujemy punkt odniesienia - środek bloku

• W okienku wpisujemy nazwę „BISZKOPT”

W oknie LISTA BLOKÓW z prawej strony ekranu pojawia się oznaczenie nowego bloku

Wstawianie bloku do rysunku

• Zaznaczamy na liście bloków blok BISZKOPT

• Blok / Wstaw blok

• Umiejscawiamy kwadratowy obszar w odpowiednim miejscu i klikamy lewym przyciskiem myszy

• Wstawiamy kolejne dwa bloki po drugiej stronie

Tworzenie nowego (odwróconego) bloku, na podstawie poprzedniego

• Wstawiamy piąty blok w pustym rogu

• Modyfikuj / Obracaj

• Zaznaczamy „biszkopta”

• Naciskamy ENTER

• Zaznaczamy punkt środkowy obrotu

• Wskazujemy punkt odniesienia (ten sam)

• Wpisujemy do okienka 90 z opcją Usuń oryginał

• Blok / Stwórz blok

• Zaznaczamy wszystkie elementy „biszkopta”

• Naciskamy ENTER

• Wskazujemy punkt odniesienia - środek bloku

• W okienku wpisujemy nazwę „BISZKOPT90” - na liście bloków pojawia się nowa pozycja.

• Wstawiamy kolejne bloki do rysunku

Ćwiczenie 2 - Śruba

Bez trudu można dostrzec powtarzające się elementy. Podobnie, jak w poprzednim ćwiczeniu, będziemy używali bloków. Tym razem jednak utworzymy najpierw pusty blok, narysujemy w nim element śruby, a dopiero potem na rysunku głównym będziemy go używać.

Tworzenie bloku

• Blok / Dodaj blok

• Wpisujemy nazwę, np. „S”

• Zaznaczamy blok „S” na liście bloków

• Blok / Edytuj blok

Zwróćmy uwagę, że pojawiło się nowe okienko, którego nie należy pomylić z oknem głównym. Lista bloków jest pusta, a nazwa okienka jest taka jak nazwa edytowanego bloku. Bardzo pomocna przy rysowaniu (bez konkretnych wymiarów) będzie aktywna siatka.

• Rysujemy pojedynczy element według rysunku obok

Zwróćmy uwagę punkt oznaczony czerwonym krzyżem, będzie to punkt odniesienia dla naszego bloku.

• Po narysowaniu wciskamy CTRL+F4 (zamykamy okienko bloku)

• Zaznaczamy blok „S” na liście bloków

• Blok / Wstaw blok

Pojawia się charakterystyczna ramka, kursorem myszki w punkcie odniesienia naszego bloku

• Wstawiamy kilkanaście bloków „S” w jednakowych odstępach

• Rysujemy prostokątną ramkę

• Dzielimy poziome kreski i usuwamy zbędne fragmenty

Podczas dzielenia należy ustawić przyciąganie do punktów przecięcia.

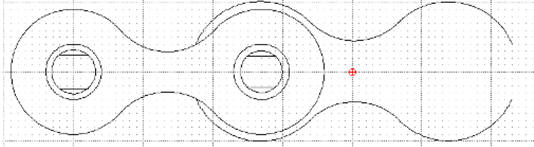

Ćwiczenie 3 - Łańcuch rowerowy

Ogniwo małe

• 6 okręgów i 4 poziome odcinki (ustawić przyciąganie do linii)

• Wgłębienia za pomocą Circle Tangential 2

Ogniwo duże

• 2 okręgi nieco większe od poprzednich

• Wgłębienia za pomocą Circle Tangential 2

Usuwanie zbędnych fragmentów

• Zaznaczamy brzeg większego ogniwa

• Przesuwamy większe ogniwo odpowiednie miejsce

• Usuwamy zbędny fragment

• Przesuwamy ogniwo na drugą stronę lub obracamy o 180°

• Usuwamy zbędny fragment

Blok i wstawianie bloku

• Zaznaczamy narysowane elementy ogniwa

• Blok / Stwórz blok

• ENTER - zatwierdzenie zaznaczenia

• Ustawiamy punkt początkowy bloku

• Nazwa bloku - OGNIWO

Wstawianie bloków

• Zaznaczamy blok OGNIWO na liście

• Blok / Wstaw blok

Kopiowanie wielokrotne

• Zaznaczamy całe ogniwo na rysunku

• Modyfikuj / Przesuń Kopiuj

• ENTER - zatwierdzenie zaznaczenia

• Wskazujemy punkt odniesienia

• Wskazujemy punkt docelowy

• Pojawia się okienko Przenieś / Kopiuj

• Zaznaczamy opcję Kopie wielokrotne

• Wpisujemy ilość, np. 10 i OK.

• Odznaczamy wszystko CTRL+K

Ćwiczenie 4 - Kopiowanie wielokrotne po okręgu

Otwory

• Modyfikuj / Obracaj

• Zaznaczamy górny otwór

• ENTER - zatwierdzenie zaznaczenia

• Wskazujemy punkt środkowy obrotu

• Wskazujemy punkt odniesienia (w tym samym miejscu)

• W oknie Opcje obrotów ustawiamy

• Kopie wielokrotne, Ilość 11, Kąt: 30

• W podobny sposób kopiujemy drugi otwór 5 razy z kątem 72°

Wpusty

• Rysujemy prostokąt lub łamaną

• Kopiujemy przez obrót 17 razy co 20°

Usuwamy zbędne fragmenty przez podział

• Przyciąganie / Punkty przecięcia

• Wskazujemy obiekt do cięcia

• Wskazujemy punkt cięcia

• Zaznaczyć zbędny fragment

• DELETE

• Powtarzamy cztery ostatnie operacje jeszcze 35 razy

Zamiast wielokrotnie powtarzać cięcie i usuwanie, można narysować wpust wraz z fragmentem łuku łączącym go z następnym wpustem, a potem skopiować te dwa elementy 17 razy (patrz: animacja).

Zadania
